CNC加工中心打刀缸

CNC加工中心在現代模具制造業中使用得十分普遍，其重切削能力和高效率的加工能為企業帶來更好的效益。關于加工中心我們在之前我們已經詳細談過了很多相關的內容，如《CNC加工中心機床的的構造及運行原理》，有興趣的朋友可以過去看看。這期我們要談一下的是關于打刀缸的結構和工作原理。我們都知道裝刀和卸刀的過程都需要用到打刀缸來完成。

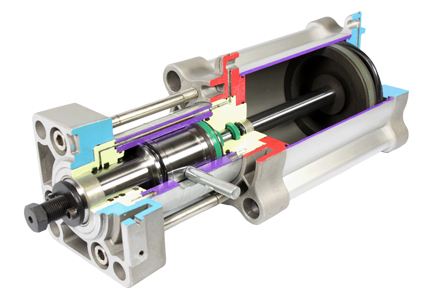

打刀缸結構及工作原理

打刀缸是一種轉換裝置，能夠?qū)⒖諝鈮嚎s然后產生推力來推動油缸活塞，這時比壓縮空氣還要高出數倍的油壓就能作用于壓桿，產生推力，完成打刀動作。打刀缸的上部是氣缸，下部是油缸。油缸和油杯相通，油缸底部為壓桿回程氣缸。工作的過程就是：氣缸上腔進氣推動活塞進而推動油缸中的活塞向下運動，這樣就可以壓縮油缸內的油，這時壓力就會成倍增長以推動壓桿進而作用于主軸。氣缸下腔進氣活塞返回、這時底部液壓桿回程氣缸接通后，壓桿返回初始位置，這樣CNC加工中心主軸的打刀動作就算完成了。
